【Interface 2023年7月号】Linux+VSCode+DockerによるTry Kernel開発環境の構築

はじめに

本記事では，「Interface 2023年7月号」にて掲載されているRTOS「Try Kernel」の，Linux+VSCodeを用いた開発環境構築手順を説明します．

実のところ，「Try Kernel」の開発環境はPicoprobeによるRaspberry Pi Picoのデバッグ環境であり，関連する情報は公式，非公式含めて十分にあるのですが，本記事は一つの事例として参考にしていただけると幸いです．

本記事の後半では，本記事が提供するリポジトリを使用した，Dockerを活用したVSCodeの機能であるDevcontainerによる，半自動の開発環境構築についても説明します．

なお，本記事は非公式であり，あくまでいち読者がTry Kernelの開発環境構築を行った事例であることをご了承ください．

前提条件

本記事で使用するハードウェア

• Raspberry Pi Pico関連
  • Raspberry Pi Pico ※
    • Try Kernel実行用とPicoprobe用の2台が必要
  • ピンヘッダ ※
    • Pico2台分 + デバッグポート用
  • Grove Shield for Pi Pico ※
  • USBコネクタ (A-microB) 2本 ※
  • はんだ付けの環境
• 周辺機器
  • Grove RGBバックライト液晶モジュール ※
  • GROVE - ジェスチャー
  • GROVE - 光センサ v1.2

※のあるものは秋月電子で購入可能

開発環境

• Ubuntu 22.04

ハードウェアの構築

はんだ付け

Raspberry Pi Picoにピンヘッダをはんだ付けします．

はんだ付けを行わずにブレッドボードでPicoを接続する事例もあったのですが，私の環境では接触不良に起因すると思われるエラー (後述) が発生したので，可能であればはんだ付けするのが良いと思います．

ちなみに，はんだ付けは個人的にこちらの動画が参考になりました．

配線

Try Kernel搭載用Picoにシールドを装着し，公式ドキュメントGetting startedのAppendix A: Using Picoprobe/Picoprobe Wiringに従って以下のように配線します．

(A: Picoprobe搭載Pico，B: デバッグ対象のPico)
Pico A GND -> Pico B GND
Pico A GP2 -> Pico B SWCLK
Pico A GP3 -> Pico B SWDIO
Pico A GP4/UART1 TX -> Pico B GP1/UART0 RX
Pico A GP5/UART1 RX -> Pico B GP0/UART0 TX

Raspberry Pi Picoの配線 (右がPicoprobe)

開発環境の構築 (ホストOS)

本節では，基本的に前述のGetting startedを踏襲しつつ，ホストOS上に直接環境構築する手順を説明します．

ビルド/デバッグ環境の構築

事前準備

以降の手順を進める前に，以下の操作を行います． (参考)

$ sudo apt update
$ sudo apt install binutils-multiarch gdb-multiarch
$ cd /usr/bin
$ ln -s /usr/bin/objdump objdump-multiarch
$ ln -s /usr/bin/nm nm-multiarch

OpenOCDのビルド/インストール

Getting startedのAppendix A: Using Picoprobeに従い，OpenOCDをビルドしてUbuntuにインストールします．

$ cd ~/
$ mkdir pico
$ cd ~/pico
$ sudo apt install automake autoconf build-essential texinfo libtool libftdi-dev libusb-1.0-0-dev pkg-config
$ git clone https://github.com/raspberrypi/openocd.git --branch rp2040 --depth=1
$ cd openocd
$ ./bootstrap
$ ./configure
$ make -j4
$ sudo make install

SDKのダウンロード

PicotoolとPicoprobeをビルドするために，Getting startedのChapter 2. The SDKに基づいてSDKをダウンロードします．

$ cd ~/pico
$ git clone https://github.com/raspberrypi/pico-sdk.git --branch master
$ cd pico-sdk
$ git submodule update --init
$ cd ..
$ git clone https://github.com/raspberrypi/pico-examples.git --branch master

Toolchainのインストール

Raspberry Pi Pico (Arm) へのクロスコンパイルを行うための，ツール群をインストールします．

$ sudo apt install cmake gcc-arm-none-eabi libnewlib-arm-none-eabi build-essential

Picotoolのビルド

後述のPicoprobeをRaspberry Pi Picoへインストールするために，Getting startedのAppendix B: Using Picotoolに基づいてPicotoolをビルドします．

$ cd ~/pico
$ git clone https://github.com/raspberrypi/picotool.git --branch master
$ cd picotool
$ mkdir build
$ cd build
$ export PICO_SDK_PATH=~/pico/pico-sdk
$ cmake ../
$ make

Picoprobeのビルド/インストール

Getting startedのAppendix A: Using Picoprobeに基づき，Picoprobeをビルドします．

$ cd ~/pico
$ git clone https://github.com/raspberrypi/picoprobe.git
$ cd picoprobe
$ git submodule update --init
$ mkdir build
$ cd build
$ export PICO_SDK_PATH=../../pico-sdk
$ cmake ..
$ make -j4

ビルドして得られたpicoprobe.uf2を，以下の手順でRaspberry Pi Picoへロードします．

1. Raspberry Pi PicoをPCとBOOTSEL modeで接続する．
   • Raspberry Pi PicoのBOOTSELボタンを押しながらPCとUSBで接続すると，BOOTSEL modeで接続できます．
2. 以下のコマンドを実行する．

$ cd ~/pico/picotool/build/
$ sudo picotool load ~/pico/picoprobe/build/picoprobe.uf2
$ sudo picotool reboot

デバイスファイルの権限変更

一般ユーザがVSCodeでデバッグを行えるよう，以下のようにデバイスファイルの権限を変更します．

sudo chmod -R 777 /dev/bus/usb/

VSCodeの設定/動作確認

Getting startedのChapter 7. Using Visual Studio Codeを参考に，VSCodeの設定を行います．

なお，本記事ではVSCodeが既にUbuntuへインストールされている前提で説明します．

拡張機能のインストール

以下の拡張機能をインストールします．

• Cortex-Debug
• CMake-Tools
• C/C++

動作確認用Try Kernelのclone

開発環境の動作確認用として，既製のTry Kernelをcloneしておきます．

cd (適当なディレクトリ)
git clone -b build_cmake https://github.com/ytoyoyama/trykernel.git

デバッグ用の設定

VSCodeでのデバッグに必要となるsettings.jsonとlaunch.jsonを，pico-examplesから流用します．

cd ./trykernel
cp ~/pico/pico-examples/.vscode/* ./.vscode/

また，settings.jsonおよびlaunch.jsonにそれぞれ以下の設定を追記します．

• settings.json

    "cmake.environment": {
        "PICO_SDK_PATH": "~/pico/pico-sdk/"
    }

• launch.json

    "openOCDLaunchCommands": [
        "adapter speed 5000"
    ]

動作確認

周辺機器の取り付け

誌面を参考に，以下のように周辺機器を取り付けます．

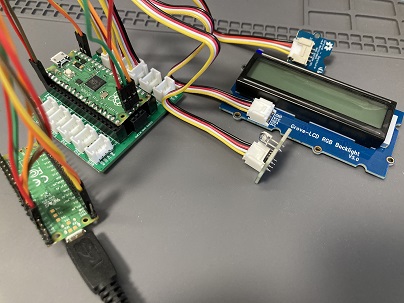

Try Kernel実行用Picoへの周辺機器取り付け

なお，USBによる給電がPicoprobe用のPicoでのみ行われている場合，Try Kernel実行用Picoに接続されている周辺機器に給電がされないようです．

そのため，Picoprobe用，Try Kernel実行用両方のPicoでUSB給電を行ってください．

デバッグ/実行

VSCodeでディレクトリtrykernelを開き，左のバーから「実行とデバッグ」タブを選択します．

この際，kitの選択が求められた場合はarm-none-eabiを指定してください．

その後，左上の「デバッグの開始ボタン (緑色のアイコン) 」をクリックし，main関数でbreakされればデバッグに成功です．

デバッグを続行した結果，液晶モジュールに文字列「Try Kernel」が出力されれば，周辺機器も正常に動作しています． (ジェスチャーモジュールに手を振りかざすと，液晶モジュールの出力が変化するのを確認できます．)

なお，OpenOCDからunable to find a matching CMSIS-DAP deviceというエラーが出力された場合，原因として以下が考えられます．

• 配線ミス
• 配線の接触不良
• デバイスドライバへのアクセス権限不足

配線の接触不良について，私の場合は，Picoにはんだ無しでピンヘッダを差してた状態から，はんだ付けを行うことによって解決しました．

アクセス権限不足が原因である場合は，デバイスファイルの権限変更 (前述) を行ってください．

Devcontainerを用いた環境構築の半自動化

本節ではDevcontainerを用いて，環境構築をコンテナ上に，かつ半自動的に行う手順を説明します．

環境構築には本記事が提供するリポジトリを使用します．

ハードウェア周りは本記事の前半を参照してください．

リポジトリのclone

git clone https://github.com/satumaimo10/trykernel_devenv.git

Devcontainerの起動

cloneしたリポジトリをVSCodeで開き，右下に現れるポップアップの「コンテナーで再度開く」をクリック，もしくはコマンドパレット (Ctrl-Shift-P) にDev Containers: Open Folder In Containerと入力してDevcontainerを起動します．

Picoprobeの書き込み

PicoをBOOTSEL modeでコンテナの動作するホストマシンに接続し，VSCode上のターミナルで/tools/load_picoprobe.shを実行します．

動作確認

ホストOSで環境構築した場合と同様に，既製のTry Kernelを使用して動作確認を行います．

ホストOSの場合と同様のハードウェア構成 (「周辺機器の取り付け」節を参照) にしたのち，以下を実行します．

$ cd /workspace/
$ git clone -b build_cmake https://github.com/ytoyoyama/trykernel.git
$ cp trykernel/* ./

その後，VSCodeのウィンドウを再読み込みし，kitにarm-none-eabiを指定すれば準備完了です．

ホストOSの場合と同様の手順で，デバッグ機能，およびTry Kernelの正常な動作を確認できます．

おわりに

本記事では，Linux+VSCode+Docker (Devcontainer) を使用したTry Kernelの開発環境構築手順について説明しました．

Try Kernel環境構築の一助になれば幸いです．
